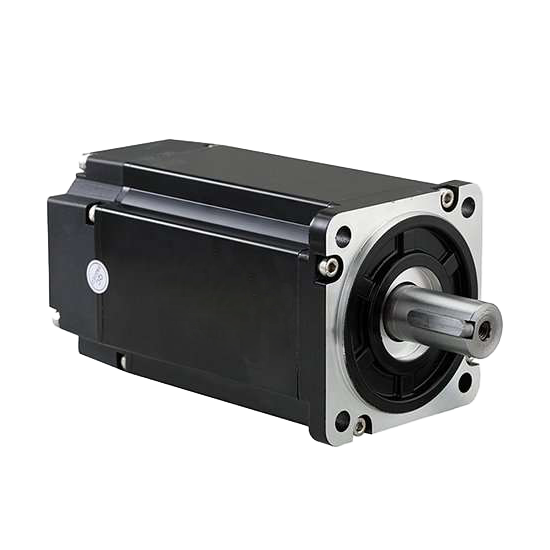

Servomoteur brushless basse tension LVS80

Servomoteur brushless 80 mm pour axes dynamiques basse tension

Puissance nominale :
400 à 1500 W
Couple nominal :
1,27 à 4,8 Nm
Vitesse nominale :
3000 tr/min
Tension nominale :
24 / 48 / 72 VDC

Versions disponibles LVS80

Référence Tension
(V)		 Puissance
(W)		 Vitesse nominale
(tr/min)		 Courant nominal
(Arms)		 Couple nominal
(Nm)		 Constante de couple
(Nm/A)		 Poids
(kg)		 Devis
LVS80-400-30S-48 48 400 3000 10 ±10% 1,3 0,13 ±10% 2,3 / 2,9
LVS80-400-30S-72 72 400 3000 6,5 ±10% 1,27 0,19 ±10% 2,3 / 2,9
LVS80-750-30S-24 24 750 3000 38 ±10% 2,4 0,06 ±10% 2,95 / 3,6
LVS80-750-30S-48 48 750 3000 19 à 19,5 ±10% 2,4 0,12 ±10% 2,3 / 3,05
LVS80-750-30S-72 72 750 3000 12 à 13 ±10% 2,4 0,18 à 0,20 ±10% 2,3 / 3,05
LVS80-1000-30S-48 48 1000 3000 25 à 26 ±10% 3,2 0,12 ±10% 2,3 / 2,9 à 2,95 / 3,6
LVS80-1000-30S-72 72 1000 3000 16,5 à 17 ±10% 3,2 0,18 à 0,19 ±10% 2,3 / 2,9 à 2,95 / 3,6
LVS80-1250-30S-48 48 1250 3000 31,5 ±10% 4 0,12 ±10% 2,3 / 2,9
LVS80-1250-30S-72 72 1250 3000 21 ±10% 4 0,19 ±10% 2,3 / 2,9
LVS80-1500-30S-48 48 1500 3000 37,5 ±10% 4,8 0,12 ±10% 2,95
LVS80-1500-30S-72 72 1500 3000 24 ±10% 4,8 0,20 ±10% 2,95
Caractéristiques LVS80-400 LVS80-750 LVS80-1000 LVS80-1250 LVS80-1500
Puissance nominale400 W750 W1000 W1250 W1500 W
Tensions disponibles48 / 72 V24 / 48 / 72 V48 / 72 V48 / 72 V48 / 72 V
Couple nominal1,27 à 1,3 Nm2,4 Nm3,2 Nm4 Nm4,8 Nm
Vitesse nominale3000 tr/min
Nombre de pôles10 ou 20 selon version20 selon version
FeedbackEncodeur incrémental 2500 PPR / encodeur absolu monotour 17 bits / resolver / capteurs Hall
Résistance d'isolementDC500V, >20 MΩ
Conditions environnementalesTempérature ambiante : -20 à +45 °C, humidité : 20 à 80 %, sans condensation
Indice de protectionIP54 / IP65

Remarque : certaines caractéristiques LVS80 apparaissent sur plusieurs tableaux dans la documentation fournisseur. Les valeurs de courant, longueur et poids peuvent varier selon la version exacte, le feedback et l'option frein.

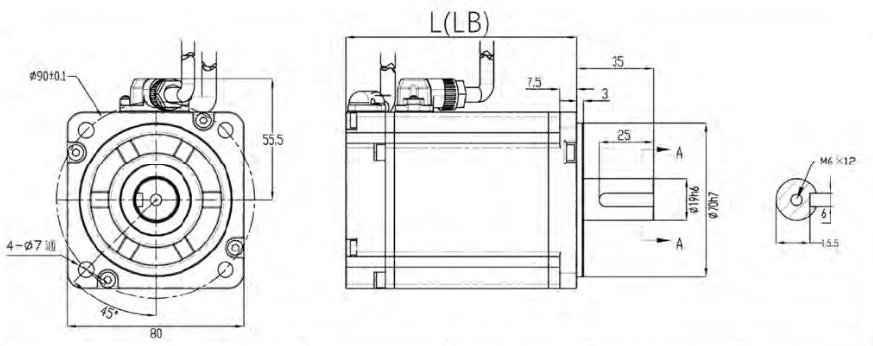

Plan 2D LVS80

Plan 2D servomoteur brushless LVS80
Référence L (mm) LB avec frein (mm) Poids (kg)
LVS80-400 66 101 1,1 / 1,9
LVS80-750 76 101 1,8 / 2,6
LVS80-1000 86 (120) 115 (160) 1,8 / 2,6
LVS80-1250 101 (134) 141 (174) 2,3 / 3
LVS80-1500 115 155 2,85 / 3,7

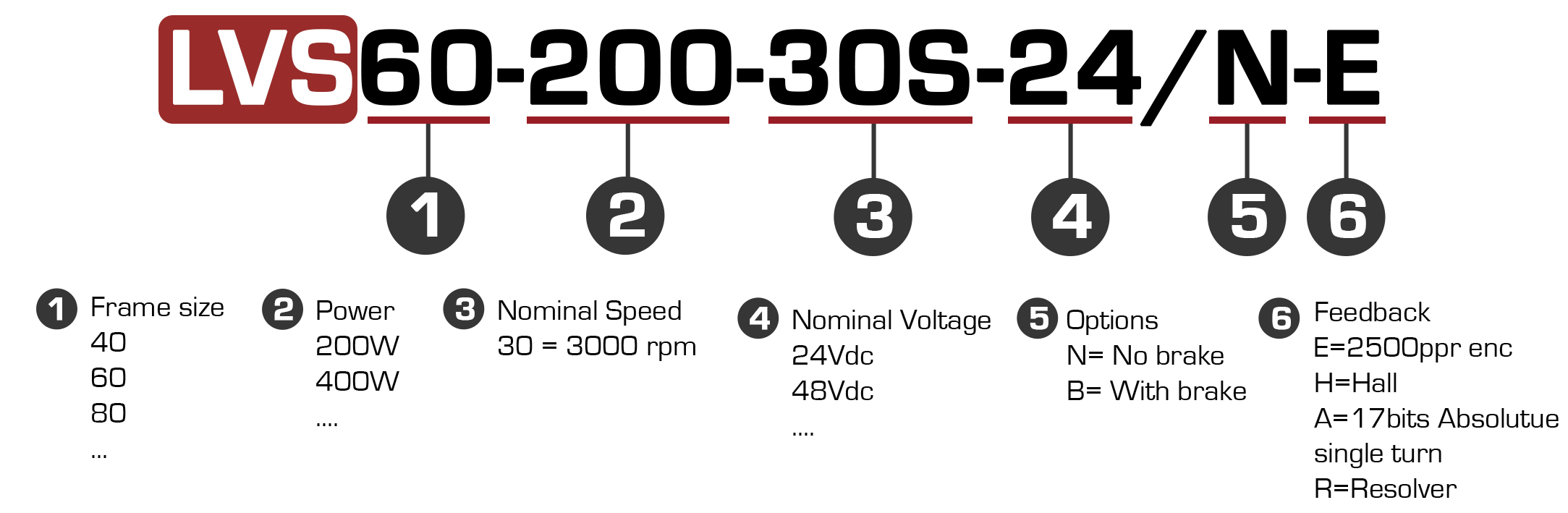

Codification LVS

Codification gamme LVS

Pourquoi choisir un servomoteur LVS80 ?

Le LVS80 est adapté aux axes basse tension nécessitant davantage de couple et de puissance que les formats LVS40 et LVS60, tout en conservant une architecture servo compacte. Il convient aux machines spéciales, systèmes de positionnement dynamiques, robotique, convoyage motorisé et applications mobiles alimentées en 48V ou 72V.

A2V Mécatronique vous accompagne dans le choix de la référence, du type de feedback, de l'option frein et de l'association avec l'électronique de commande adaptée.
