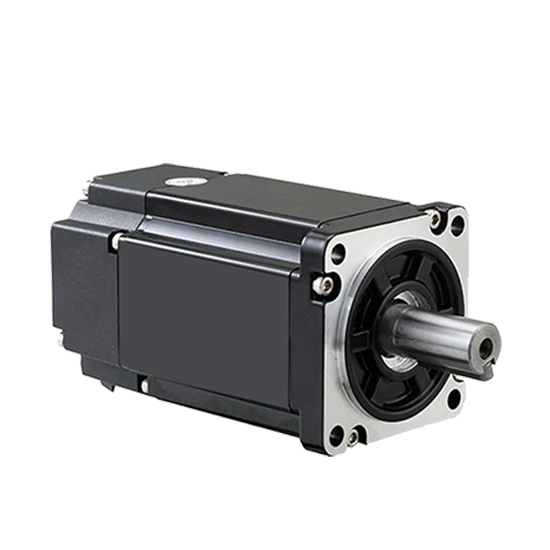

Servomoteur brushless basse tension LVS60

Servomoteur brushless 60 mm pour alimentation 24V, 48V et 72V

Puissance nominale :
200 à 600 W
Couple nominal :
0,64 à 1,91 Nm
Vitesse nominale :
3000 tr/min
Tension nominale :
24 / 48 / 72 VDC

Versions disponibles LVS60

Référence Tension
(V)		 Puissance
(W)		 Vitesse nominale
(tr/min)		 Courant nominal
(Arms)		 Couple nominal
(Nm)		 Constante de couple
(Nm/A)		 Poids
(kg)		 Devis
LVS60-200-30S-24 24 200 3000 11 ±10% 0,64 0,6 ±10% 1 / 1,35
LVS60-200-30S-48 48 200 3000 5,2 ±10% 0,64 0,12 ±10% 1 / 1,35
LVS60-400-30S-24 24 400 3000 21 ±10% 1,27 0,06 ±10% 1,35 / 1,75
LVS60-400-30S-48 48 400 3000 11 ±10% 1,27 0,12 ±10% 1,35 / 1,75
LVS60-600-30S-24 24 600 3000 31 ±10% 1,91 0,6 ±10% 1,75 / 2,15
LVS60-600-30S-48 48 600 3000 15,5 ±10% 1,91 0,12 ±10% 1,75 / 2,15
LVS60-600-30S-72 72 600 3000 11 ±10% 1,91 0,18 ±10% 1,75 / 2,15
Caractéristiques LVS60-200 LVS60-400 LVS60-600
Puissance nominale200 W400 W600 W
Tensions disponibles24 / 48 V24 / 48 V24 / 48 / 72 V
Couple nominal0,64 Nm1,27 Nm1,91 Nm
Vitesse nominale3000 tr/min3000 tr/min3000 tr/min
Longueur moteur89 (77) mm108 (98) mm127 (119) mm
Longueur avec frein127 (118) mm146 (136) mm174 (165) / 163 (153) mm
Poids1 / 1,35 kg1,35 / 1,75 kg1,75 / 2,15 kg
Nombre de pôles10
FeedbackEncodeur incrémental 2500 PPR / encodeur absolu monotour 17 bits / resolver / capteurs Hall
Résistance d'isolementDC500V, >20 MΩ
Conditions environnementalesTempérature ambiante : -20 à +45 °C, humidité : 20 à 80 %, sans condensation
Indice de protectionIP54 / IP65

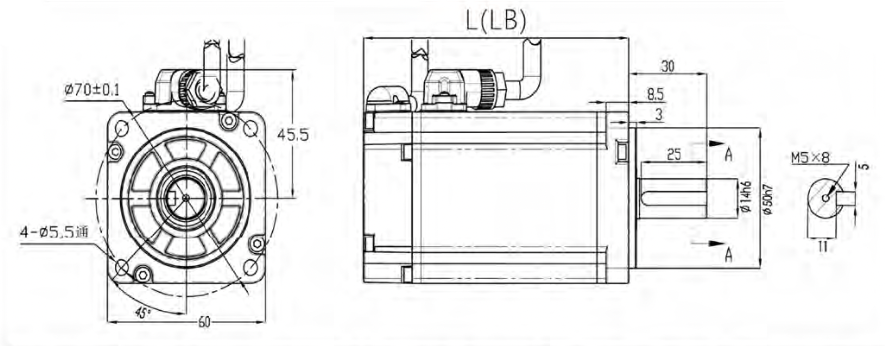

Plan 2D LVS60

Plan 2D servomoteur brushless LVS60
Référence L (mm) LB avec frein (mm) Poids (kg)
LVS60-200 89 (77) 127 (116) 1 / 1,35
LVS60-400 108 (98) 146 (135) 1,35 / 1,75
LVS60-600 125 (115) 163 (153) 1,75 / 2,15
LVS60-600 Long 137 (128) 174 (165) 1,75 / 2,15

Codification LVS

Codification gamme LVS

Pourquoi choisir un servomoteur LVS60 ?

Le LVS60 offre un bon compromis entre compacité, puissance et couple pour les axes basse tension. Il convient aux applications qui dépassent les capacités d'un format 40 mm tout en conservant un encombrement réduit et une intégration mécanique simple.

A2V Mécatronique vous accompagne dans le choix de la référence, du type de feedback, de l'option frein et de l'association avec l'électronique de commande adaptée.
