| Caractéristiques | LVS40-50-30S-24 | LVS40-100-30S-24 | LVS40-100-30S-48 |
| Puissance nominale | 50 W | 100 W | 100 W |
| Tension nominale | 24 V | 24 V | 48 V |
| Couple nominal | 0,16 Nm | 0,32 Nm | 0,32 Nm |
| Vitesse nominale | 3000 tr/min | 3000 tr/min | 3000 tr/min |
| Courant nominal | 2,8 Arms ±10% | 5 Arms ±10% | 2,7 Arms ±10% |
| Constante de couple | 0,058 Nm/A ±10% | 0,071 Nm/A ±10% | 0,1 Nm/A ±10% |
| Inertie rotor | 0,033 kg.cm² x10-4 ±10% | 0,066 kg.cm² x10-4 ±10% | 0,066 kg.cm² x10-4 ±10% |
| Back EMF ligne-ligne | 3,5 V/krpm ±10% | 4,3 V/krpm ±10% | 6,6 V/krpm ±10% |
| Inductance ligne-ligne | 0,8 mH ±10% | 0,3 mH ±10% | 1,3 mH ±10% |
| Résistance ligne-ligne | 0,72 Ω ±10% | 0,38 Ω ±10% | 1,27 Ω ±10% |
| Longueur moteur | 72 mm | 96 (90) mm | 96 (90) mm |
| Longueur avec frein | 100 mm | 114 (109) mm | 114 (109) mm |
| Nombre de pôles | 10 | 10 | 10 |
| Poids | 0,45 / 0,68 kg | 0,57 / 0,8 kg | 0,57 / 0,8 kg |
| Feedback | Encodeur incrémental 2500 PPR / encodeur absolu monotour 17 bits / resolver / capteurs Hall | ||
| Résistance d'isolement | DC500V, >20 MΩ | ||
| Conditions environnementales | Température ambiante : -20 à +45 °C, humidité : 20 à 80 %, sans condensation | ||
| Indice de protection | IP54 / IP65 | ||

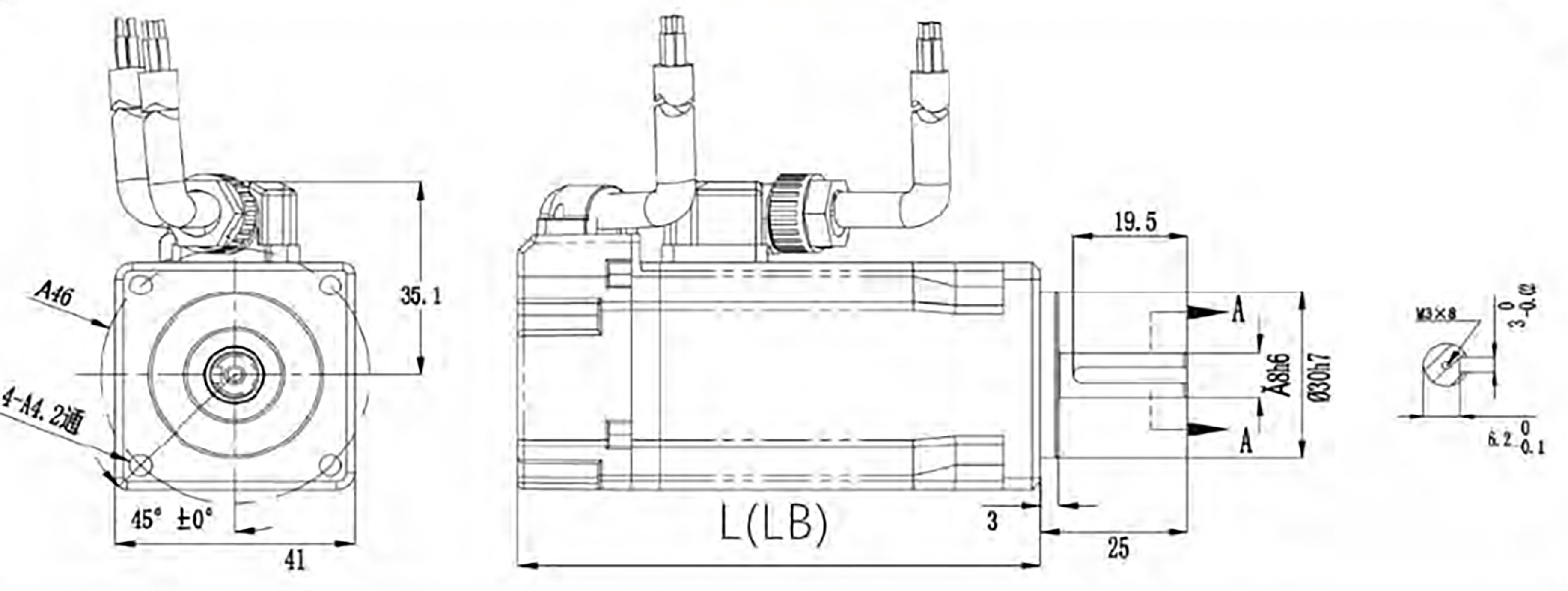

| Référence | L (mm) | LB avec frein (mm) | Poids (kg) |
| LVS40-50-30S-24 | 72 | 100 | 0,45 / 0,65 |
| LVS40-100-30S-24 | 88 | 116 | 0,57 / 0,80 |
| LVS40-100-30S-48 | 88 | 116 | 0,57 / 0,80 |

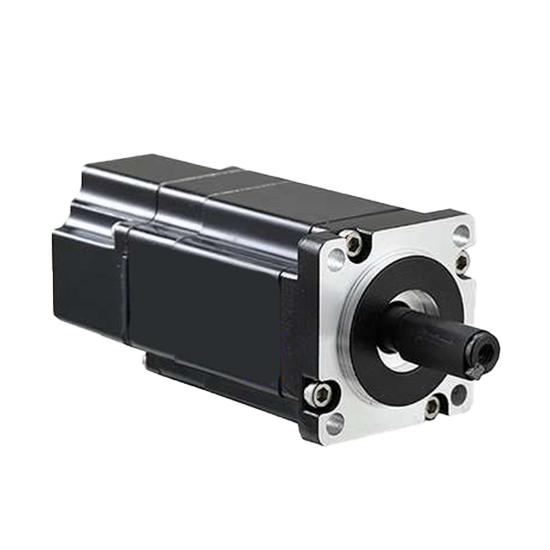

Le LVS40 est adapté lorsque l'application demande un moteur servo compact, alimenté en basse tension, tout en conservant une bonne précision de contrôle. Sa taille 40 mm facilite l'intégration dans des machines compactes, des modules robotisés ou des équipements industriels avec peu d'espace disponible.
A2V Mécatronique vous accompagne dans le choix de la référence, du type de feedback, de l'option frein et de l'association avec l'électronique de commande adaptée.
