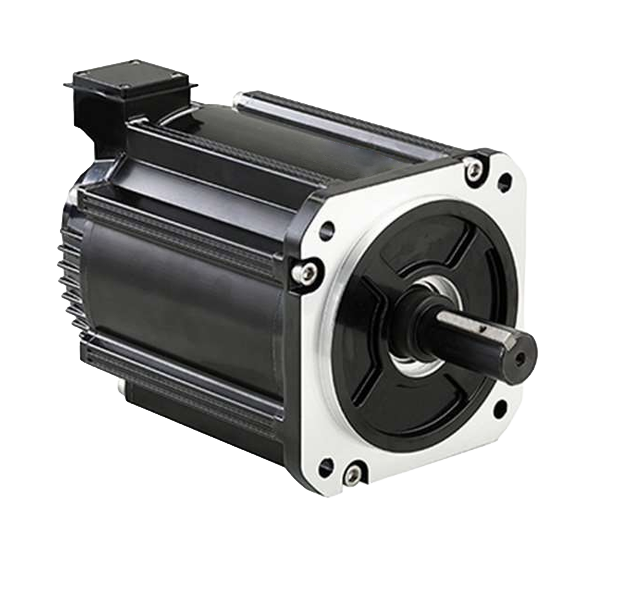

Servomoteur brushless basse tension LVS130

Servomoteur brushless 130 mm pour axes puissants en basse tension

Puissance nominale :
1050 à 2350 W
Couple nominal :
5 à 7,5 Nm
Vitesse nominale :
2000 / 3000 tr/min
Tension nominale :
24 / 48 / 72 VDC

Versions disponibles LVS130

Référence Tension
(V)		 Puissance
(W)		 Vitesse nominale
(tr/min)		 Courant nominal
(Arms)		 Couple nominal
(Nm)		 Constante de couple
(Nm/A)		 Inertie rotor
(kg.cm² x10-4)		 Longueur
(mm)		 Longueur avec frein
(mm)		 Poids
(kg)		 Devis
LVS130-1050-20S-48 48 1050 2000 26 ±10% 5 0,19 ±10% 12,9 ±10% 142 174 6 / 7,8
LVS130-1550-30S-24 24 1550 3000 77,5 ±10% 5 0,06 ±10% 12,9 ±10% 142 174 6 / 7,8
LVS130-1550-30S-48 48 1550 3000 39 ±10% 5 0,12 ±10% 12,9 ±10% 142 174 6 / 7,8
LVS130-1550-30S-72 72 1550 3000 26 ±10% 5 0,19 ±10% 12,9 ±10% 142 174 6 / 7,8
LVS130-2350-30S-24 24 2350 3000 113 ±10% 7,5 0,066 ±10% 12,9 ±10% 142 189 8 / 9,8
LVS130-1570-20S-48 48 1570 2000 39 ±10% 7,5 0,19 ±10% 12,9 ±10% 142 189 8 / 9,8
LVS130-1570-20S-72 72 1570 2000 27,5 ±10% 7,5 0,27 ±10% 12,9 ±10% 142 189 8 / 9,8
LVS130-2350-20S-48 48 2350 2000 59 ±10% 7,5 0,12 ±10% 7,7 ±10% 142 189 8 / 9,8
Caractéristiques LVS130 - 5 Nm LVS130 - 7,5 Nm
Puissance nominale1050 à 1550 W1570 à 2350 W
Tensions disponibles24 / 48 / 72 V24 / 48 / 72 V
Couple nominal5 Nm7,5 Nm
Vitesse nominale2000 / 3000 tr/min2000 / 3000 tr/min
Longueur moteur142 mm142 mm
Longueur avec frein174 mm189 mm
Poids6 / 7,8 kg8 / 9,8 kg
Nombre de pôles10
FeedbackEncodeur incrémental 2500 PPR / encodeur absolu monotour 17 bits / resolver / capteurs Hall
Résistance d'isolementDC500V, >20 MΩ
Conditions environnementalesTempérature ambiante : -20 à +45 °C, humidité : 20 à 80 %, sans condensation
Indice de protectionIP54 / IP65

Remarque : certaines valeurs d'inductance et de résistance sont indiquées comme variables ou non renseignées dans la documentation fournisseur selon la tension, le bobinage et le type de feedback.

Plan 2D LVS130

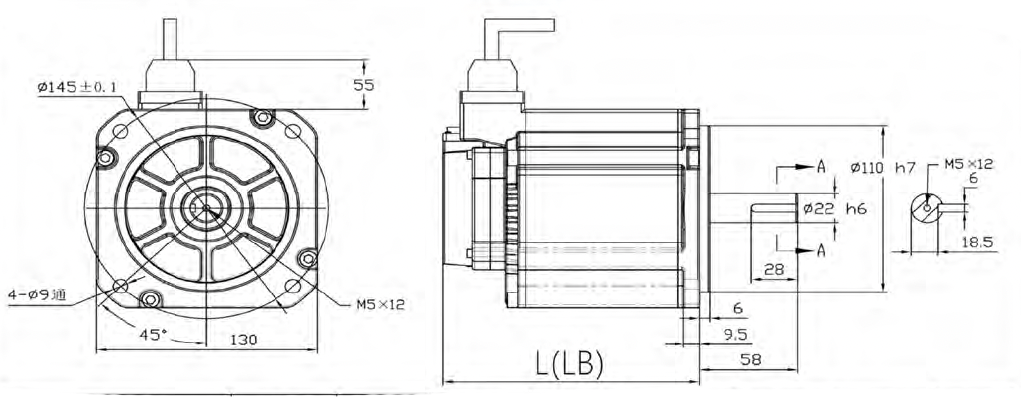

Plan 2D servomoteur brushless LVS130
Référence L (mm) LB avec frein (mm) Poids (kg)
LVS130-1050 127 174 5 / 6,8
LVS130-1550 142 174 6 / 7,8
LVS130-1570 142 189 8 / 9,8
LVS130-1880 157 204 8 / 9,8
LVS130-2350 174 229 11 / 12,8
LVS130-2350 Long 204 259 14 / 15,8
LVS130-2350 XL 259 — 15,8

L (mm) 127 142 142 157 174 204 204 259
LB avec frein (mm) 174 174 189 204 229 259 259 /
Poids (kg) 5 / 6,8 6 / 7,8 8 / 9,8 8 / 9,8 11 / 12,8 14 / 15,8 14 / 15,8 15,8

Codification LVS

Codification gamme LVS

Pourquoi choisir un servomoteur LVS130 ?

Le LVS130 est la taille de bride la plus élevée de cette gamme LVS. Il est adapté aux axes basse tension nécessitant un couple important, une forte capacité d'entraînement et une intégration mécanique robuste. Il convient aux machines spéciales, systèmes de positionnement à charge élevée, robotique industrielle, convoyage lourd, AGV / AMR et équipements mobiles alimentés en 24V, 48V ou 72V.

A2V Mécatronique vous accompagne dans le choix de la référence, du type de feedback, de l'option frein et de l'association avec l'électronique de commande adaptée.

Être conseillé par A2V Retour à la gamme LVS
