| Caractéristiques | LVS110 - 3,6 / 4 Nm | LVS110 - 5 Nm | LVS110 - 6 Nm | LVS110 - 7,5 Nm |
| Puissance nominale | 1100 à 1250 W | 1050 à 1550 W | 1250 à 1880 W | 1570 à 2350 W |
| Tensions disponibles | 24 / 48 / 72 V | 24 / 48 / 72 V | 48 / 72 V | 48 / 72 V |
| Couple nominal | 3,6 à 4 Nm | 5 Nm | 6 Nm | 7,5 Nm |
| Vitesse nominale | 3000 tr/min | 2000 / 3000 tr/min | 2000 / 3000 tr/min | 2000 / 3000 tr/min |
| Longueur moteur | 147 mm | 162 mm | 162 mm | 162 mm |
| Longueur avec frein | 181 mm | 196 mm | 196 mm | 196 mm |
| Poids | 4,7 / 7 kg | 6,5 / 7,3 kg | 6,5 / 7,3 kg | 6,5 / 7,3 kg |
| Nombre de pôles | 10 | |||
| Feedback | Encodeur incrémental 2500 PPR / encodeur absolu monotour 17 bits / resolver / capteurs Hall | |||
| Résistance d'isolement | DC500V, >20 MΩ | |||
| Conditions environnementales | Température ambiante : -20 à +45 °C, humidité : 20 à 80 %, sans condensation | |||
| Indice de protection | IP54 / IP65 | |||
Remarque : certaines valeurs électriques détaillées sont indiquées comme variables ou non renseignées dans la documentation fournisseur selon la tension, le bobinage et l'option de feedback.

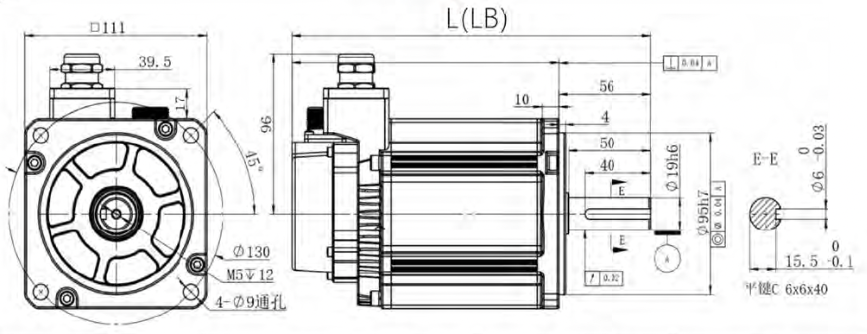

| Référence | L (mm) | LB avec frein (mm) | Poids (kg) |
| LVS110-1100 / 1250 | 134 (147) | 179 (181) | 4,14 / 6,25 |
| LVS110-1550 | 164 (162) | 201 (196) | 6,36 / 8,47 |
| LVS110-1880 / 2350 | 201 | — | 8,5 |

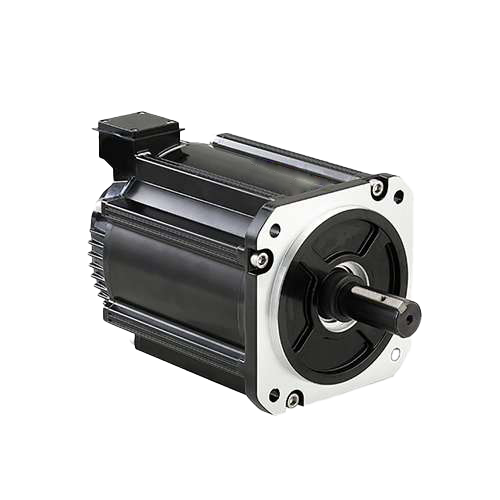

Le LVS110 est adapté aux axes basse tension qui nécessitent un couple élevé, une puissance importante et une structure mécanique plus robuste que les formats LVS60 ou LVS80. Il convient aux machines spéciales, systèmes de positionnement à charge élevée, robotique industrielle, convoyage lourd et équipements mobiles alimentés en basse tension.
A2V Mécatronique vous accompagne dans le choix de la référence, du type de feedback, de l'option frein et de l'association avec l'électronique de commande adaptée.
