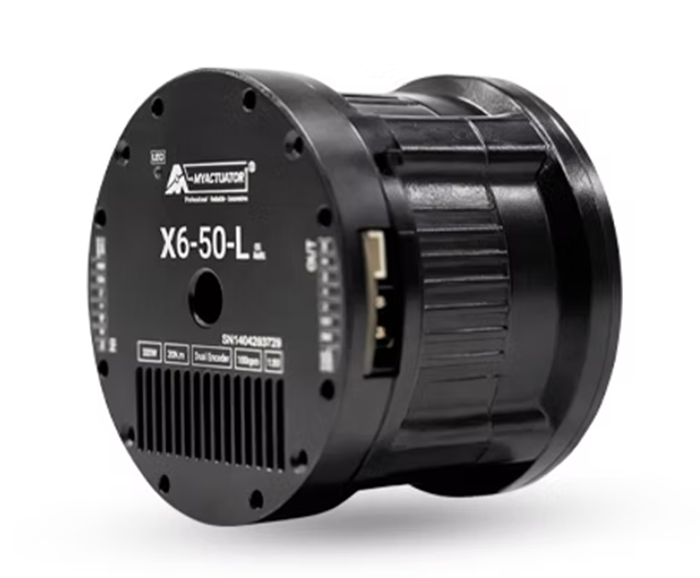

Le RMD-X6-50-L-EU de MyActuator est un moteur brushless pancake intégrant le moteur, l'électronique de commande, un double codeur absolu et un réducteur planétaire 19,512:1.
Alimenté en 48 V, il développe un couple nominal de 20 Nm et un couple maximal de 45 Nm. Sa vitesse nominale est de 153 tr/min pour une puissance nominale de 320 W.
Le RMD-X6-50-L-EU dispose d'un codeur absolu 17 bits et 19 bits. Les interfaces de communication disponibles sont CAN Bus et EtherCAT.
| Caractéristiques | Valeur |
| Type de réducteur | Réducteur planétaire |
| Rapport de réduction | 19,512:1 |
| Tension d'entrée | 48 V |
| Puissance nominale | 320 W |
| Vitesse à vide | 176 tr/min |
| Courant d'entrée à vide | 0,9 A |
| Vitesse nominale | 153 tr/min |
| Couple nominal | 20 Nm |
| Courant de phase nominal | 9,5 Arms |
| Couple maximal | 45 Nm |
| Courant de phase crête | 13,4 Apeak |
| Rendement moteur | 74,5 % |
| Back-EMF | 11,7 Vdc/krpm |
| Constante de couple | 1,8 Nm/Arms |
| Résistance | 0,4 Ω |
| Inductance | 0,504 mH |
| Nombre de paires de pôles | 10 |
| Couple d'encoche | Non précisé |
| Connexion triphasée | Y |
| Couple d'entraînement arrière | 0,2 Nm |
| Jeu | 15 arcmin |
| Charge utile axiale | 1,2 kN |
| Charge utile radiale | 1,6 kN |
| Inertie | 0,0019 kg.m² |
| Type de codeur et interface | Double codeur ABS 17 bits / 19 bits |
| Position de répétition | 0,4° |
| Communication | CAN Bus / EtherCAT |
| Poids | 0,78 kg |
| Niveau d'isolation | F |

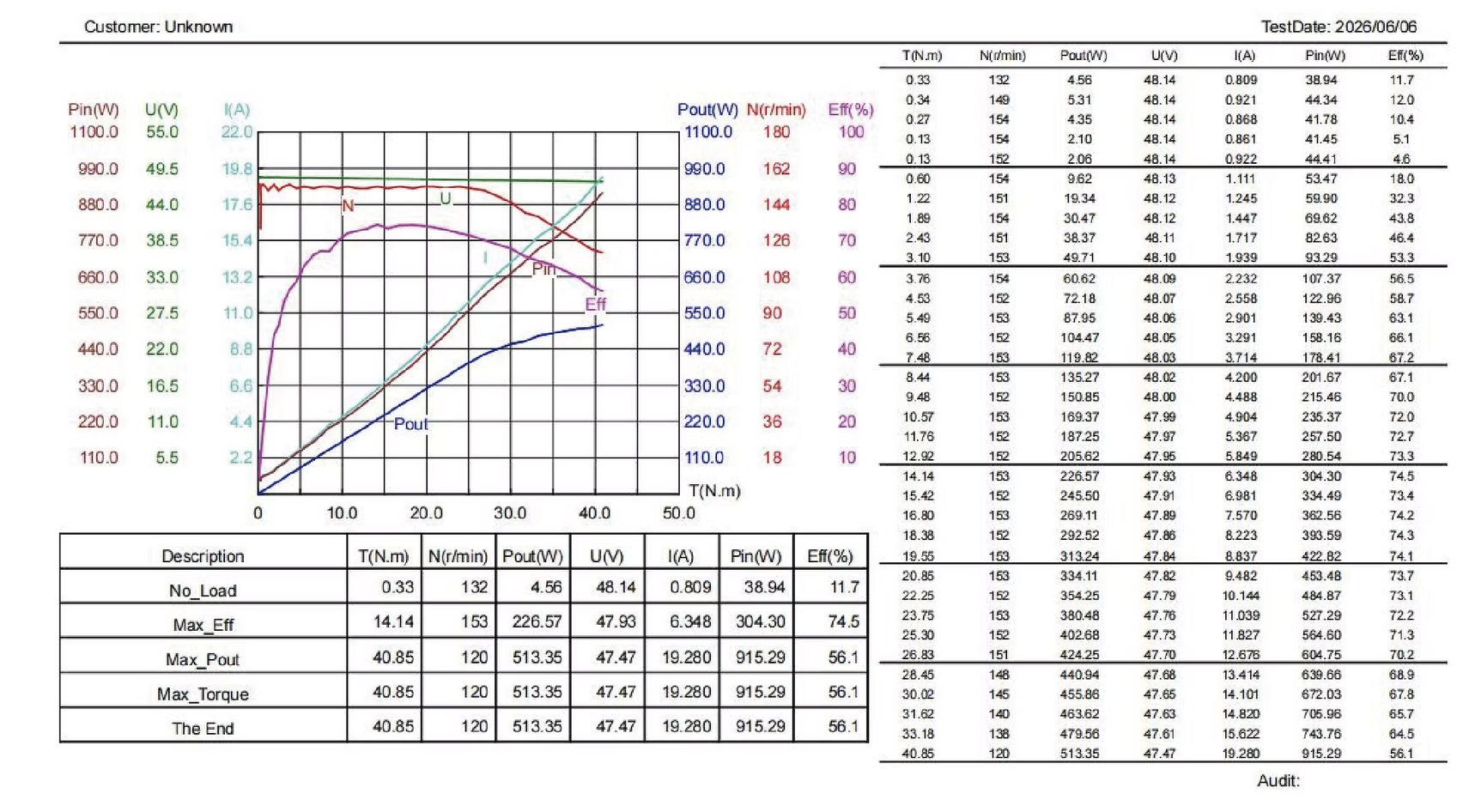

Courbe de fonctionnement fournie par le fabricant.
Le RMD-X6-50-L-EU regroupe dans un ensemble compact le moteur brushless, l'électronique de commande, le réducteur planétaire 19,512:1 et les deux codeurs absolus.
Avec 20 Nm de couple nominal, un couple maximal de 45 Nm et une vitesse nominale de 153 tr/min, le RMD-X6-50-L-EU fonctionne sous 48 V et dispose des interfaces CAN Bus et EtherCAT.
A2V Mécatronique vous accompagne dans la sélection de votre solution de motorisation en fonction du couple, de la vitesse, de la tension, de l'encombrement, du rapport de réduction et des interfaces de communication nécessaires à votre application.
