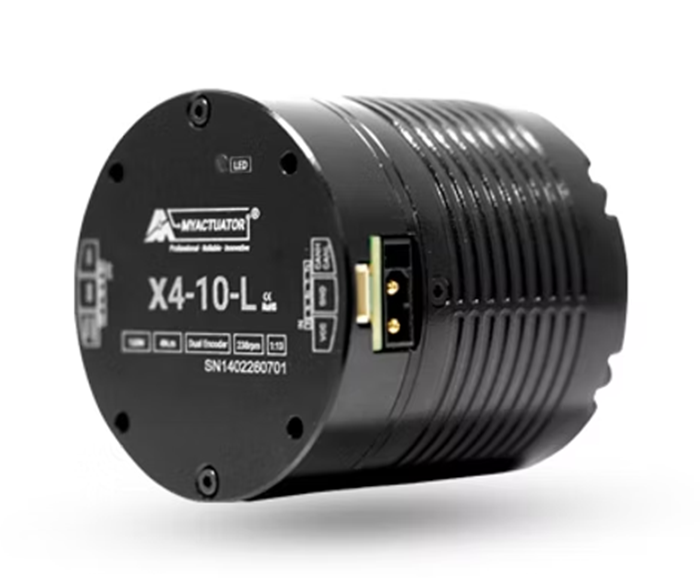

Le RMD-X4-10-L-EU de MyActuator est un moteur brushless pancake intégrant le moteur, l'électronique de commande, un double codeur absolu et un réducteur planétaire 12,5:1.
Alimenté en 24 V, il développe un couple nominal de 4 Nm et un couple maximal de 10 Nm. Sa vitesse nominale est de 238 tr/min pour une puissance nominale de 100 W.
Le RMD-X4-10-L-EU dispose d'un codeur absolu 17 bits et 18 bits. Les interfaces de communication disponibles sont CAN Bus et EtherCAT.
| Caractéristiques | Valeur |
| Type de réducteur | Réducteur planétaire |
| Rapport de réduction | 12,5:1 |
| Tension d'entrée | 24 V |
| Puissance nominale | 100 W |
| Vitesse à vide | 317 tr/min |
| Courant d'entrée à vide | 1 A |
| Vitesse nominale | 238 tr/min |
| Couple nominal | 4 Nm |
| Courant de phase nominal | 7,8 Arms |
| Couple maximal | 10 Nm |
| Courant de crête non communiqué | Non précisérms |
| Rendement moteur | 69,5 % |
| Back-EMF | 6 Vdc/krpm |
| Constante de couple | 0,8 Nm/Arms |
| Résistance | 0,32 Ω |
| Inductance | 0,14 mH |
| Nombre de paires de pôles | 11 |
| Couple d'encoche | Non précisé |
| Connexion triphasée | Y |
| Couple d'entraînement arrière | 0,8 Nm |
| Jeu | ≤15 arcmin |
| Charge utile axiale | Non précisé |
| Charge utile radiale | Non précisé |
| Inertie | 0,25 kg.cm² |
| Type de codeur et interface | Double codeur ABS 17 bits / 18 bits (sortie) |
| Position de répétition | <0,01° |
| Communication | CAN Bus / EtherCAT |
| Poids | 0,33 kg |
| Niveau d'isolation | F |
Le RMD-X4-10-L-EU regroupe dans un ensemble compact le moteur brushless, l'électronique de commande, le réducteur planétaire 12,5:1 et les deux codeurs absolus.
Avec 4 Nm de couple nominal, un couple maximal de 10 Nm et une vitesse nominale de 238 tr/min, le RMD-X4-10-L-EU fonctionne sous 24 V et dispose des interfaces CAN Bus et EtherCAT.
A2V Mécatronique vous accompagne dans la sélection de votre solution de motorisation en fonction du couple, de la vitesse, de la tension, de l'encombrement, du rapport de réduction et des interfaces de communication nécessaires à votre application.
